Tăiere cu laser
Sisteme laser CO₂ și fibră pentru margini fără bavuri și o precizie dimensională de ±0,05 mm pe oțel, aluminiu și cupru.

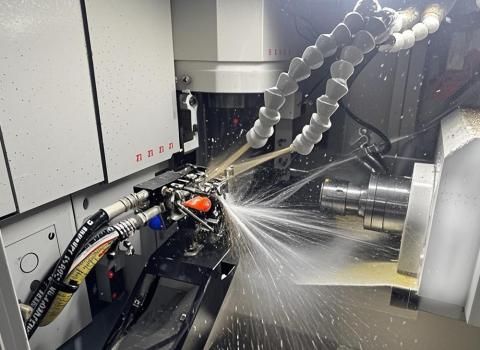

Prelucrarea de precizie utilizează mașini de control numeric computerizat (CNC) pentru a tăia, freza și găura materiale metalice sau nemetalice. Aceasta permite producerea de suprafețe complexe și piese de înaltă precizie cu un grad ridicat de automatizare, acuratețe și eficiență.
1Set

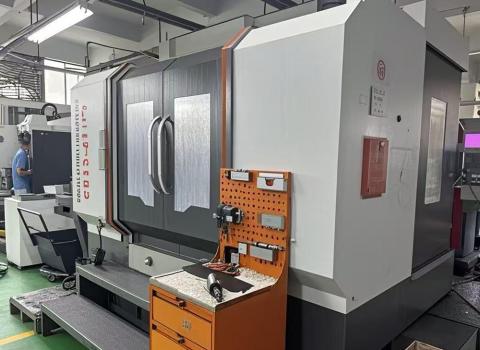

Centre de prelucrare pe 5 axe
2Set
Centre de prelucrare pe 4 axe
2Set

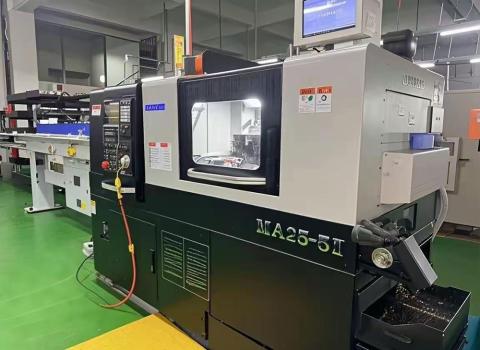

Strunguri CNC
11Set
CNC
| DeviceSpecification | |
| Centre de prelucrare pe 5 axe | φ2-φ26 |
| Centre de prelucrare pe 4 axe | φ2-φ20 |
| Strunguri CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centrele CNC cu 5 fețe | 1000mmX500mmX400mm |
Produse din tablă de precizie sunt componente fabricate din foi subțiri de metal — de obicei între 0,5 mm și 20 mm grosime — prin procese controlate de fabricație precum tăiere cu laser, perforare CNC, frânare prin presare, sudură și finisare a suprafeței. Termenul "precizie" denotă toleranțe dimensionale stricte (de obicei ±0,05 mm până la ±0,1 mm), repetibilitate constantă și calitate curată a suprafeței de care depind procesele de asamblare ulterioare.
La Zhejiang Jiafeng, fabricăm Produse din tablă de precizie folosind centre de prelucrare pe 5 axe, strunguri CNC și echipamente de frezare multi-axe, permițând geometrii complexe pe care fabricația convențională nu le poate atinge. Fiecare produs iese din fabrica noastră certificat și gata de integrare.
Alegerea materialului potrivit este cea mai importantă decizie în fabricarea de tablă de precizie. Tabelul de mai jos compară cele mai comune materiale pe care le procesăm, ajutându-vă să potriviți cerințele mecanice cu aplicația dumneavoastră.
| Material | Rezistența la tracțiune | Rezistența la coroziune | Greutate | Finisaj tipic | Cel mai bun pentru |
|---|---|---|---|---|---|
| Oțel inoxidabil 304 | 515–720 MPa | Excelent | Greu | Periat, Lustruit, Pasivat | Echipamente alimentare, medicale, incinte |
| Oțel inoxidabil 316 | 485–690 MPa | Superior (Mo adăugat) | Greu | Electrolustruit, periat | Marină, chimică, farmaceutică |
| Oțel laminat la rece (SPCC) | 270–370 MPa | Low (necesită acoperire) | Greu | Vopsea cu pulbere, pictură, galvanizare | Panouri structurale, șasiuri, suporturi |
| Oțel galvanizat (IG) | 270–370 MPa | Bine | Greu | Vopsea pudră, grund | Carcase exterioare, componente HVAC |
| Aluminiu 5052 | 195–260 MPa | Foarte bine | Lumină | Anodizare, vopsea pudră | Panouri aerospațiale, electronică, transport |
| Aluminiu 6061 | 276–310 MPa | Bine | Lumină | Anodizare, strat transparent | Piese structurale prelucrate, disipatoare de căldură |
| Copper C110 | 220–250 MPa | Moderat | Greu | Placare din cositor, pasivare | Bare colectoare, contacte electrice, schimbătoare de căldură |
* Valorile sunt intervale indicative; Specificațiile finale depind de grosime, călire și metoda de procesare.

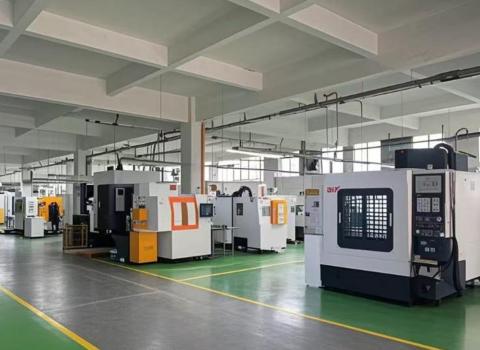

Jiafeng operează un atelier CNC modern, special configurat pentru Produse din tablă de precizie. Mai jos este un rezumat tehnic al echipamentelor noastre cheie cu intervale de toleranță realizabile.
| Tip de echipament | Cantitate | Poligon de lucru | Toleranța pozițională | Materiale potrivite |
|---|---|---|---|---|
| Centru de prelucrare pe 5 axe | 1 | φ2 – φ26 mm | ±0,005 mm | Oțel, aluminiu, cupru, titan |
| Centrul de prelucrare pe 4 axe | 2 | φ2 – φ20 mm | ±0,008 mm | Oțel, aluminiu, plastice |
| Strung CNC | 2 | Până la φ200 mm | ±0,01 mm | Oțel, Oțel inoxidabil, Aluminiu |

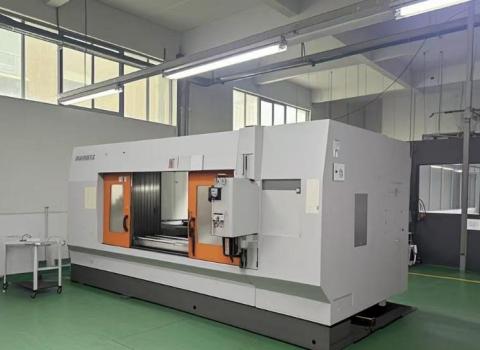

| Centrul de frezare CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Toate metale, compozite |
| Centrul CNC 5-Face | — | 1000 × 500 × 400 mm | ±0,01 mm | Oțel, aluminiu, invar |
| Tăiere cu laser pe fibră | — | Oțel de până la 20 mm | ±0,05 mm | Oțel carbon, SS, aluminiu, cupru |
| Frână de presă CNC | — | Până la 3200 mm lungime | ±unghi de îndoire de 0,3° | Oțel, aluminiu, galvanizat |
Toleranțele demonstrate sunt realizabile în condiții normale de producție. Toleranțe mai stricte disponibile la cerere pentru aplicații critice.
Tratamentul potrivit de suprafață prelungește durata de viață a produsului, respectă cerințele de reglementare și oferă Produse din tablă de precizie Aspectul pe care piața ta îl cere.
| Tip de finisare | Procesul | Grosimea (μm) | Protecție împotriva coroziunilor | Opțiuni de culoare | Aplicații comune |
|---|---|---|---|---|---|
| Vopsea cu pulbere | Spray electrostatic + întărire la cuptor | 60–120 | ★★★★☆ | RAL / personalizat | Carcase, dulapuri, șasiu |
| Anodizare (Tip II) | Oxidare electrochimică | 5–25 | ★★★☆☆ | Transparent, Negru, Auriu, personalizat | Carcase și panouri din aluminiu |
| Anodizare dură (Tip III) | Anodizare cu curenți mari | 25–80 | ★★★★★ | Natural, negru | Aerospațial, apărare, suprafețe de uzură |
| Placare cu zinc | Electroplacare | 5–25 | ★★★☆☆ | Cromat clar, galben | Elemente de fixare, suporturi, conectori |
| Electroless Nickel | Depunere chimică | 5–50 | ★★★★☆ | Argintiu aprins | Piese de precizie, ecranare EMC |
| Pasivare | Baie acidă (citric / nitric) | — | ★★★★★ | Natural SS | Piese SS medicale, de calitate alimentară |
| Periere + Strat transparent | Curea abrazivă + lac | 5–15 | ★★☆☆☆ | Natural / satin | Electronice de consum, panouri decorative |
★ Clasificările indică nivelul relativ de protecție împotriva coroziunii în condiții de expunere echivalentă. Performanța reală depinde de materialul de bază și de mediul de operare.
Un flux de lucru structurat și documentat asigură că fiecare comandă — de la prototip unic la o serie de 100.000 de piese — respectă specificațiile și este livrată la timp.
Capacitățile noastre de fabricație acoperă o gamă largă de sectoare unde acuratețea dimensională, fiabilitatea și calitatea suprafeței sunt nenegociabile.
| Industrie | Standarde relevante | Tipuri tipice de produse |
|---|---|---|
| Electronică / Telecomunicații | IPC-A-600, RoHS, REACH | Șasiu, scuturi EMC, carcase PCB, rack-uri |
| Dispozitive medicale | ISO 13485, FDA 21 CFR | Carcase pentru echipamente chirurgicale, tăvi sterile, panouri de instrumente |
| Automotive | IATF 16949, PPAP | Suporturi, scuturi termice, carcase pentru baterii, cadre structurale |
| Aerospațial | AS9100, NADCAP | Panouri structurale, uși de acces, conducte, console |
| Energie / Putere | IEC 61439, UL 508A | Carcase pentru aparate de comutare, carcase pentru invertoare, gestionarea cablurilor |
Produsele noastre din tablă de precizie fac parte dintr-un ecosistem complet de fabricație și integrare. Află mai multe despre serviciile complementare oferite de Zhejiang Jiafeng:
